亚洲国产欧美一区,羞羞影院免费观看网址在线,欧美一级毛片黄,精品蓝导航视频福利在线

直讀光譜儀作為金屬材料成分分析的關(guān)鍵設(shè)備，其檢測精度高度依賴激發(fā)系統(tǒng)的穩(wěn)定性。然而，隨著使用時(shí)間的累積，鎢電極與激發(fā)臺內(nèi)部會逐漸形成積灰層，這一現(xiàn)象雖普遍存在，卻常被操作人員忽視。積灰的堆積不僅會改變激發(fā)能量傳輸路徑，還會通過熱效應(yīng)和光吸收作用干擾檢測數(shù)據(jù)，成為影響分析結(jié)果可靠性的隱形因素。

鎢電極在高溫激發(fā)過程中，金屬蒸氣與空氣中的氧、氮等元素發(fā)生化學(xué)反應(yīng)，生成以氧化鎢為主的黑色粉末狀物質(zhì)。這種積灰具有明顯的層狀結(jié)構(gòu)，靠近電極尖端的部分因反復(fù)熔融會呈現(xiàn)玻璃態(tài)光澤，而邊緣區(qū)域則保持疏松多孔的質(zhì)地。直讀光譜儀激發(fā)臺內(nèi)部的積灰成分更為復(fù)雜，除了電極蒸發(fā)的金屬氧化物，還混有樣品激發(fā)時(shí)產(chǎn)生的金屬微粒和基體材料剝落的碎屑，通常呈現(xiàn)深灰色或灰黑色，質(zhì)地因成分差異而表現(xiàn)出從粉末到塊狀的多種形態(tài)。

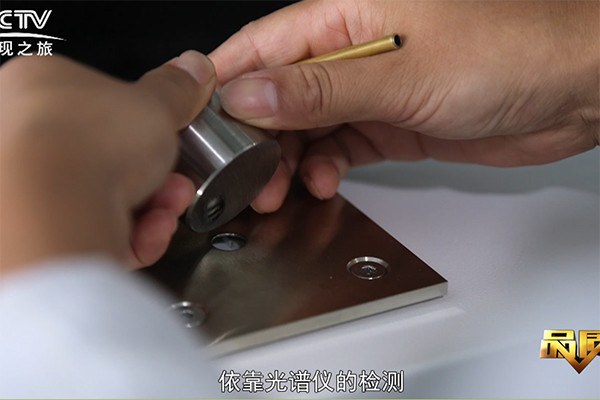

直讀光譜儀的激發(fā)

積灰對檢測數(shù)據(jù)的影響具有漸進(jìn)性和隱蔽性特征。初期階段，0.1-0.3mm厚的積灰層會導(dǎo)致激發(fā)斑點(diǎn)能量分布不均，使元素強(qiáng)度值產(chǎn)生±5%以內(nèi)的波動(dòng)；當(dāng)積灰厚度超過0.5mm時(shí)，光路遮擋效應(yīng)顯著增強(qiáng)，特別是對波長小于300nm的短波元素檢測，強(qiáng)度衰減可達(dá)20%以上。更嚴(yán)重的是，不同成分的積灰對特定波長光的吸收特性存在差異，這種選擇性吸收會直接導(dǎo)致元素間相對強(qiáng)度比發(fā)生偏移，給材質(zhì)判定帶來系統(tǒng)性誤差。

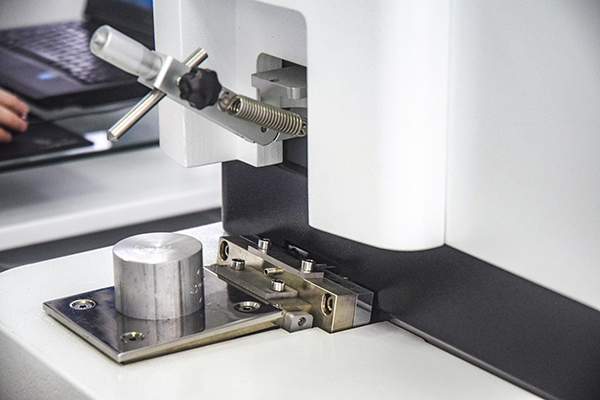

直讀光譜儀的鋁基檢測

定期清理維護(hù)是消除積灰影響的核心手段。建議采用壓縮空氣吹掃配合無水乙醇擦拭的復(fù)合清潔方式，對電極使用專用砂紙進(jìn)行輕度拋光處理。清理周期應(yīng)根據(jù)設(shè)備使用強(qiáng)度制定，常規(guī)實(shí)驗(yàn)室環(huán)境下每200次激發(fā)或每周維護(hù)一次即可有效控制積灰厚度，確保檢測數(shù)據(jù)的長期穩(wěn)定性。
