亚洲国产欧美一区,羞羞影院免费观看网址在线,欧美一级毛片黄,精品蓝导航视频福利在线

       灰鐵，球鐵鑄件的元素檢測(cè)分析，一般會(huì)選擇使用直讀光譜儀，為獲取準(zhǔn)確的檢測(cè)數(shù)據(jù)，需要對(duì)灰鐵球鐵鑄件進(jìn)行白口化處理，但是不是一定需要白口化才能檢測(cè)？

       直讀光譜儀的檢測(cè)需要樣品進(jìn)行白口化處理，以保證分析樣品各元素組分比較均勻。灰口鑄鐵經(jīng)過(guò)白口化處理后，碳元素以碳化物（Fe3C）形式存在于金相組織，無(wú)石墨碳，分布較均勻，無(wú)偏析現(xiàn)象，符合光電直讀光譜法對(duì)樣品的要求。

       所謂“白口化”就是一個(gè)鐵水澆注的過(guò)程和“白口鐵”形成的程度，往往澆注完一個(gè)樣品很難完全“白口化”，通常越往表面，“白口化”程度越高。

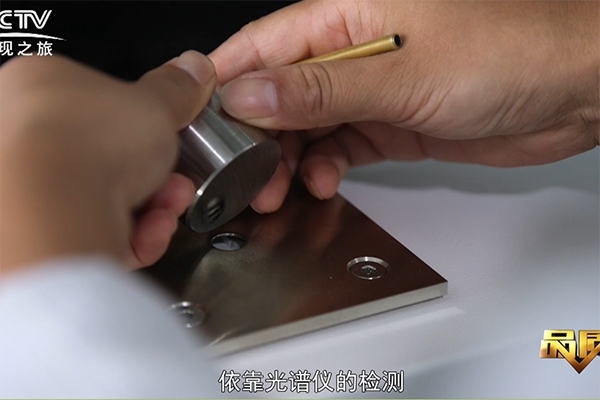

直讀光譜儀的激發(fā)檢驗(yàn)操作

       怎么樣可以提高“白口化”的程度呢？一般樣品的澆注采用耐火材料制成的樣模，而制做“白口化”樣品需要用鋼模，底板也要采用鋼板，如果有條件，采用銅板，這樣散熱效果更好，而且不要采用圓柱形樣模，要采用“酒盅”型樣模，這樣“白口化”程度才會(huì)更高。白口化的樣品，才是適合直讀光譜儀進(jìn)行分析的理想樣品。

       但研究人員發(fā)現(xiàn)，并不是所有鑄件樣品都要白口化的處理。白口化的目的在于處理鑄件表面覆蓋的碳，如果激發(fā)的話，可以使表面的碳減少。我們發(fā)現(xiàn)，獲取鑄件，取得樣品，磨樣制取后，即便鑄件本身沒(méi)有白口化處理，使用直讀光譜儀對(duì)試樣進(jìn)行同一部位多次激發(fā)，可以獲取有效數(shù)據(jù)。非白口化樣品單次激發(fā)，雖有成分顯示，但并不準(zhǔn)確，樣品放置在激發(fā)臺(tái)，固定，采用一點(diǎn)多次激發(fā)，約10次以上，刪除之前的激發(fā)結(jié)果，不要移動(dòng)樣品，經(jīng)過(guò)這種操作，其結(jié)果，大多數(shù)元素含量越來(lái)越接近真實(shí)成分，這是近似成分。測(cè)量過(guò)程是經(jīng)過(guò)多次激發(fā)，促使樣品單點(diǎn)位置的游離C轉(zhuǎn)化成化合C（Fe3C），形成單點(diǎn)白口化，測(cè)量接近于白口化的組織，合金元素的測(cè)量是沒(méi)有問(wèn)題的。
