服務支持Service
To first-class products
Quality service to meet customer needs
國內市場部
0510-83205379
24小時服務
國際貿易部
0510-68795132 15106177808
傳 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江蘇省無錫市濱湖區梁通路19號免費咨詢熱線:
400-0833-980
直讀光譜儀分析必須白口化鑄鐵樣品
發布時間：2022-04-22 10:07:53 點擊：4903
白口化鑄鐵樣品是直讀光譜儀分析的重要步驟，也同樣是直讀光譜分析方法的必要條件。
“白口鐵”是的斷口是白色的、具有金屬光澤微小晶粒，“白口鐵”晶粒細小，化學成分均勻，適合光電直讀光譜分析。“白口鐵”是鐵水急冷情況下形成的，也就是讓灼熱的鐵水在盡可能短的時間內變成固態的鐵，這種鐵就叫“白口鐵”，“白口鐵”質地脆，卻堅硬，其中的碳和硫多數以碳化鐵、硫化鐵的狀態存在，液態的鐵化學成分是比較均勻的，在急冷得情況下，形成單質的碳、硫小顆粒，而是均勻地分布在介質中。
所謂“白口化”就是一個鐵水澆注的過程和“白口鐵”形成的程度，往往澆注完一個樣品很難完全“白口化”，通常越往表面，“白口化”程度越高。怎么樣可以提高“白口化”的程度呢？一般樣品的澆注采用耐火材料制成的樣模，而制做“白口化”樣品需要用鋼模，底板也要采用鋼板，如果有條件，采用銅板，這樣散熱效果更好，而且不要采用圓柱形樣模，要采用“酒盅”型樣模，這樣“白口化”程度才會更高。

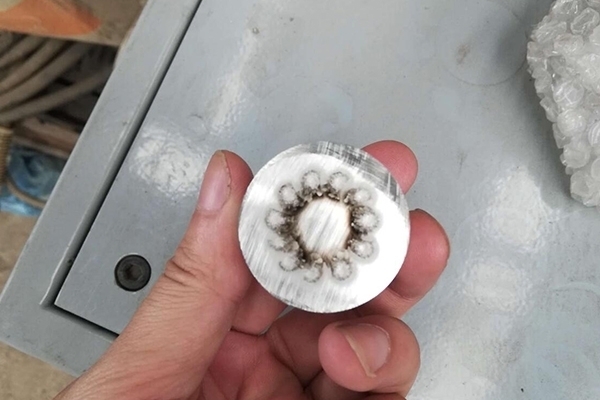

直讀光譜儀樣品的磨制
如何做好“白口化”
提高澆注試樣的溫度，增加鐵水的過冷度，這樣可避免和減少作為石墨核心的夾雜物，從而提高白口化程度，澆注溫度要求在1400攝氏度以上。
提高澆注試樣塊的冷卻速度，改善鑄態試塊的冷卻條件，減少試塊的厚度，增加試塊的冷卻面積，這是促進試樣白口化的有效方法。鑄態鐵水的急冷，使得來不及或很少析出游離石墨，一般采取銅模澆注法較好。
在鐵水中加入反石墨化元素。鐵水中石墨碳的析出與其化學成分有極密切的關系，加入反石墨化元素能抑制石墨核心的形成，促進試塊白口化。
做好鑄鐵樣品的白口化處理，對直讀光譜儀的分析有著積極的作用。上一篇：直讀光譜儀檢測樣品的獲取和保存 下一篇：直讀光譜磨樣機的正確操作方法
